Обзор самого популярного сервера ASUS RS300-E8-RS4

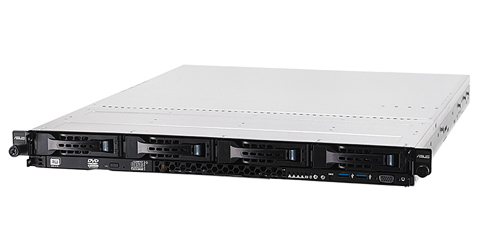

Обзор сервера ASUS RS300-E8-RS4






Компактные 1U сервера являются самыми массовыми устройствами, в дата-центрах, в наше время.
Компания АСУС хорошо известна в сегменте настольных ПК, является так же  производителем серверного оборудования.
В этом обзоре мы рассмотрим одно-сокетный сервер RS300-E8-RS4, высотой 1U, его ключевые особенности и характеристики.
RS300-E8-RS4 предлагает расширенные возможности ввода/вывода при помощи слотов расширения 2 + 1.
Один слот PCI Express 3.0 x16 и один PCI Express 3.0 x8 слот, которые поддерживают полноразмерные карты.
Платформа так же включает в себя слот расширения PIKE, для установки RAID контроллера.
Система охлаждения в этой платформе разработана для работы в высокой и средней температуре окружающей среды.
Платформа имеет два внутренних отсека для установки ССД дисков и систему креплений в телекоммуникационные стойку, не требующую дополнительного инструмента.

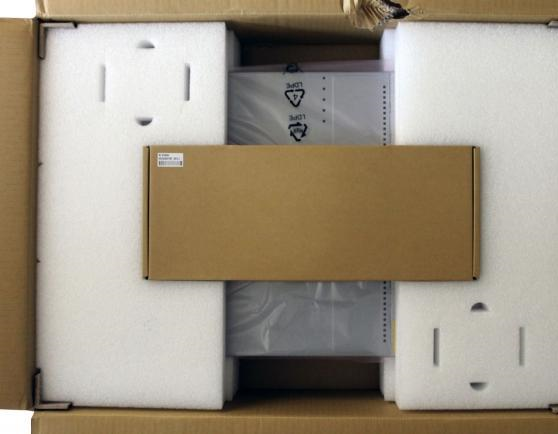

Упаковка

Платформа поставляется в упаковке с защитными вкладышами из вспененного материала, которые служат для защиты от повреждений и фиксируют платформу, и аксессуары от перемещения.

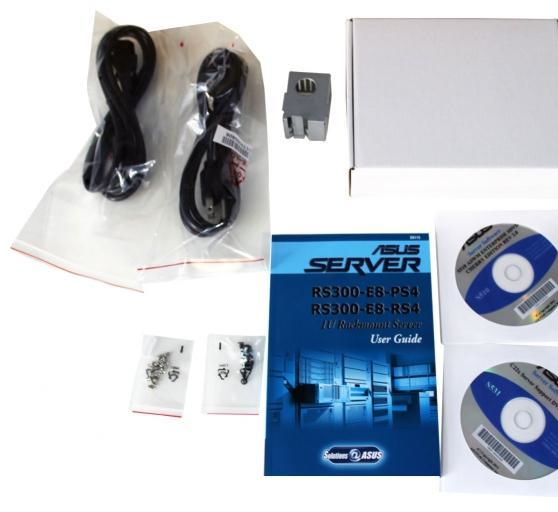

Содержимое коробки с аксессуарами включает в себя:
1 x RS300-E8 User's Guide
2 x Bag of Screws
2 x AC Power Cable
1 x RS300-E8 Support DVD
1 x ASWM ENTERPRISE DVD
1x Box with CPU cooler

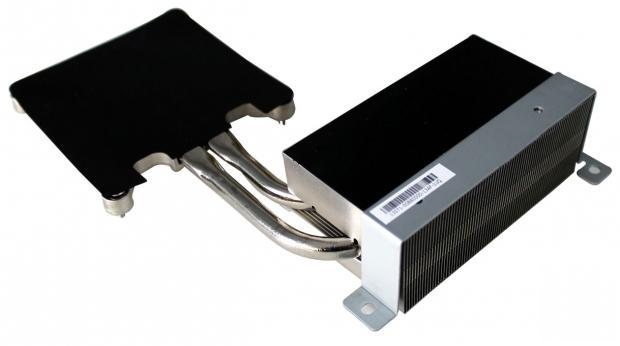

Необычный охладитель процессора, на тепловых трубах, имеет разнесённую структуру.

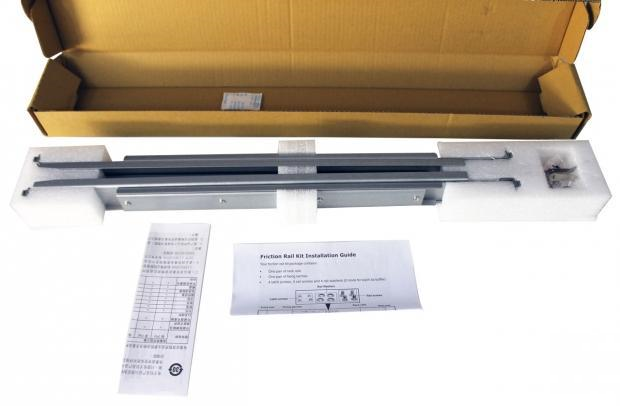

Под платформой располагается коробка с направляющими для крепления в стойку
Направляющие не требуют инструмента для монтажа.

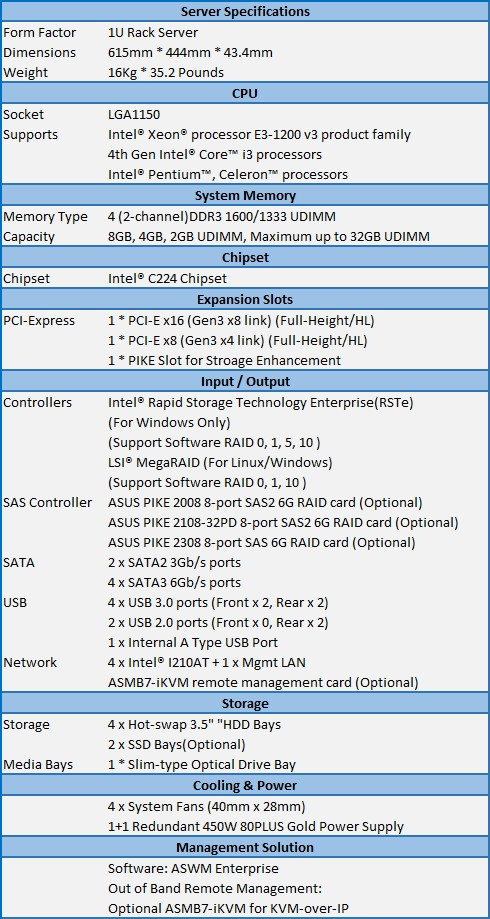

Спецификация

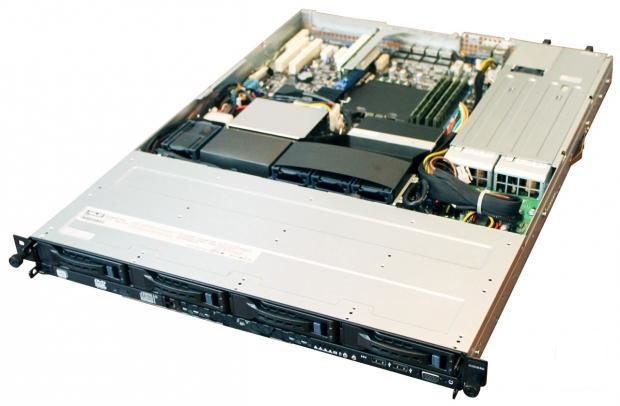

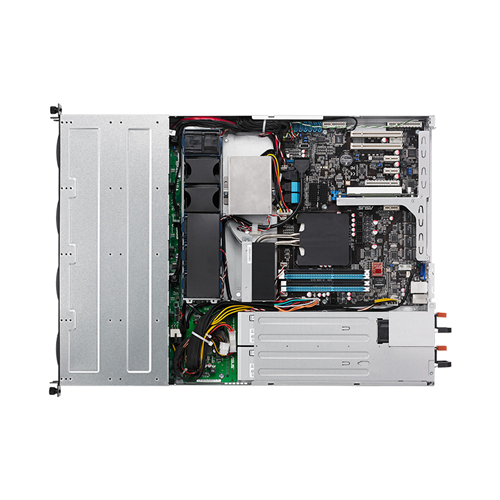

Внутренняя компоновка
Внутреннее расположение компонентов стандартно, для оборудования такого типа.
Блоки вентиляторов разнесены для более равномерного распределения воздушного потока по всему объёму сервера.
Три вентилятора охлаждают область процессора, ещё один охлаждает область карт расширения.
Производительности вентиляторов достаточно  для охлаждения компонентов при максимальной нагрузке.
Хорошо видно место для установки дополнительных накопителей, в средней области сервера.

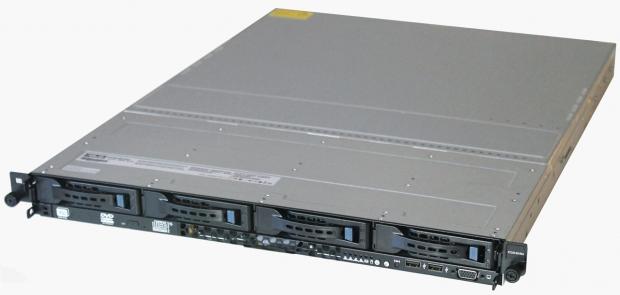

На передней стороне платформы находится четыре отсека для накопителей большого форм-фактора, с возможностью горячей замены, привод  ДВД (опционально), порты ввода вывода USB и VGA, а так же индикаторы состояния и кнопки управления.
На задней стороне платформы находятся съёмные блоки питания, порты ввода/вывода, четыре сетевых порта и порт удалённого управления.  Здесь же располагаются крепёжные винты крышки платформы, которые не требует дополнительного инструмента для их откручивания.

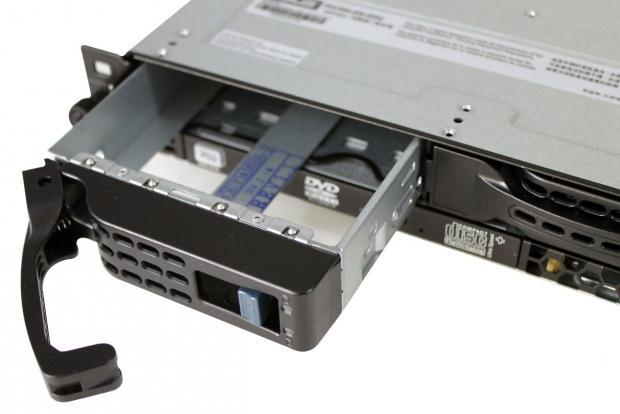

 Отсеки для накопителей выполнены из штампованной стали, с простым и надёжным фиксатором.

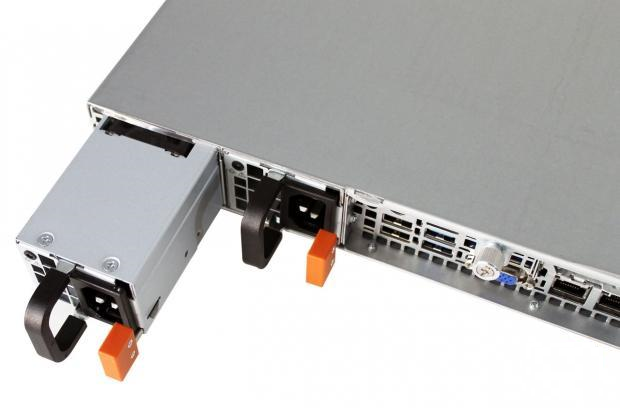

Компактные и быстросъёмные блоки питания мощностью 450 ватт.

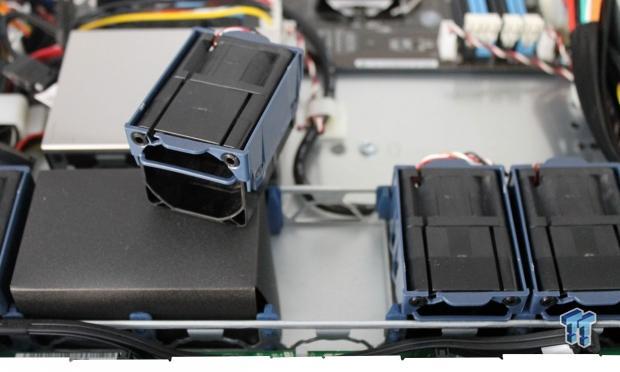

Вентиляторы охлаждения съёмные и взаимозаменяемые, что является стандартным решением для серверного оборудования.

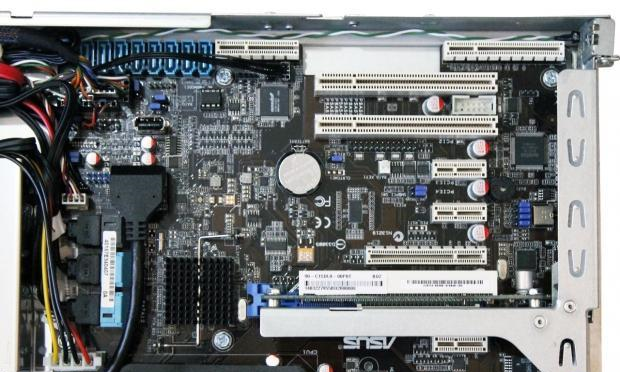

Область ввода/вывода на материнской плате включает в себя слот PIKE от ASUS (на снимке вверху), позволяющий  опционально установить следующие контроллеры RAID
- ASUS PIKE 2008 RAID card (90-S00CS0130T)
- ASUS PIKE 2008/IMR RAID card (90-S00CS0140T)
- ASUS PIKE 2108-32PD H/W RAID card (90-S00CS0150T)
Эти контроллеры расширят возможности платформы, становятся доступны функции RAID и поддержка САС накопителей.
Платформа имеет два полно-профильных слота расширения
Один слот PCI Express 3.0 x16 и один PCI Express 3.0 x8 слот.

Установка процессора и памяти
Для ввода платформы в работу достаточно установить процессор и память

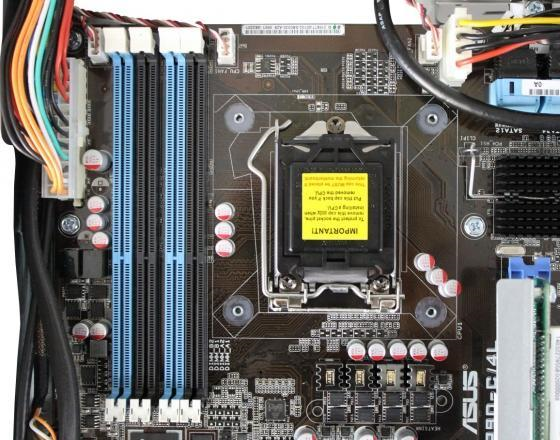

Установка не представляет трудностей, достаточно снять защитную крышку и установить процессор в сокет. После этого необходимо установить на процессор охладитель, который находится в коробке с аксессуарами.
Последний штрих - установки памяти и платформа готова к работе.

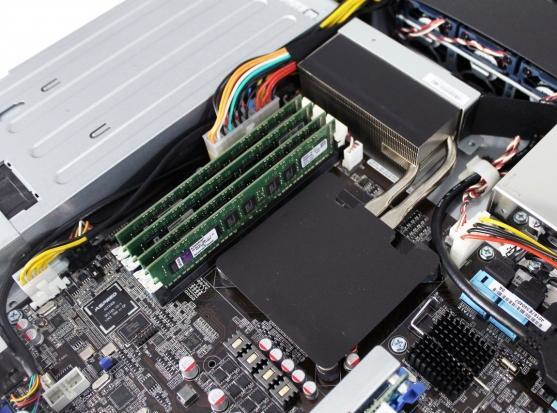

На этом фото видно как устроена система охлаждения тепловыделяющих компонентов. Теплообменная пластина над процессором, посредством тепловых трубок соединена с радиатором-теплообменником, который в свою очередь вынесен непосредственно к вентиляторам охлаждения.
Такое решение позволило освободить место над процессором, что даёт нам возможность установить длинную плату расширения, которая одним краем нависает над процессором. В свою очередь из-за близости к вентиляторам, теплообменник получает интенсивный обдув, что гарантирует нам стабильный тепловой режим при любых нагрузках.

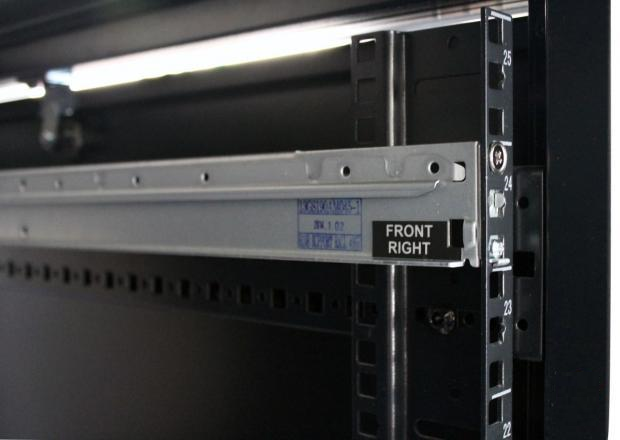

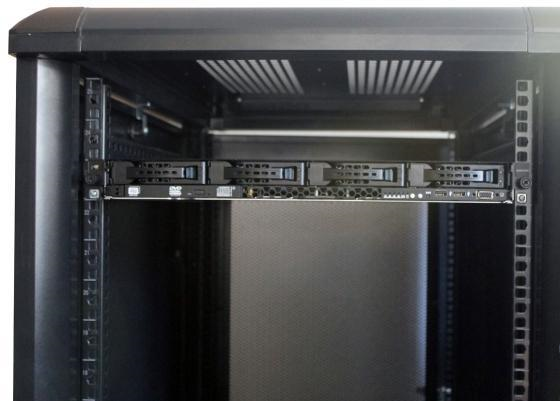

Установка в стойку производится с помощью комплекта телескопических направляющих, которые поставляются в комплекте с платформой.

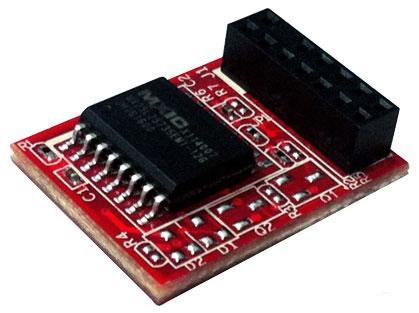

Управление платформой удалённо производится с помощью модуля управления ASMB7-iKVM (опционально)

Итоговые выводы
Сервер RS300-E8-RS4 представляет собой современное компактное устройство, с рациональным расположением компонентов и хорошо спроектированной системой охлаждения.
Фирменные технологии, такие как ASUS PIKE, позволяют расширить функции системы хранения без использования дополнительных слотов расширения, которые могут потребоваться для других нужд.
Из особенностей платформы, можно отметить наличие двух фиксированных отсеков под накопители ССД, помимо основных отсеков на передней панели. Это хорошее решение которому всегда найдётся применение, например для установки ОС или гипервизора.
